〖低配 矩阵方案〗常州嚯嚯【24款 迈腾 B9 低配款 矩阵支架】详细安装图解

此款车也有 3寸方透镜支架  请查看公众号。

1.需要保留光源 使用不共负宽压线组。

2.单只灯可以安装4个矩阵透镜 ，均可通装1.5-1.8寸。

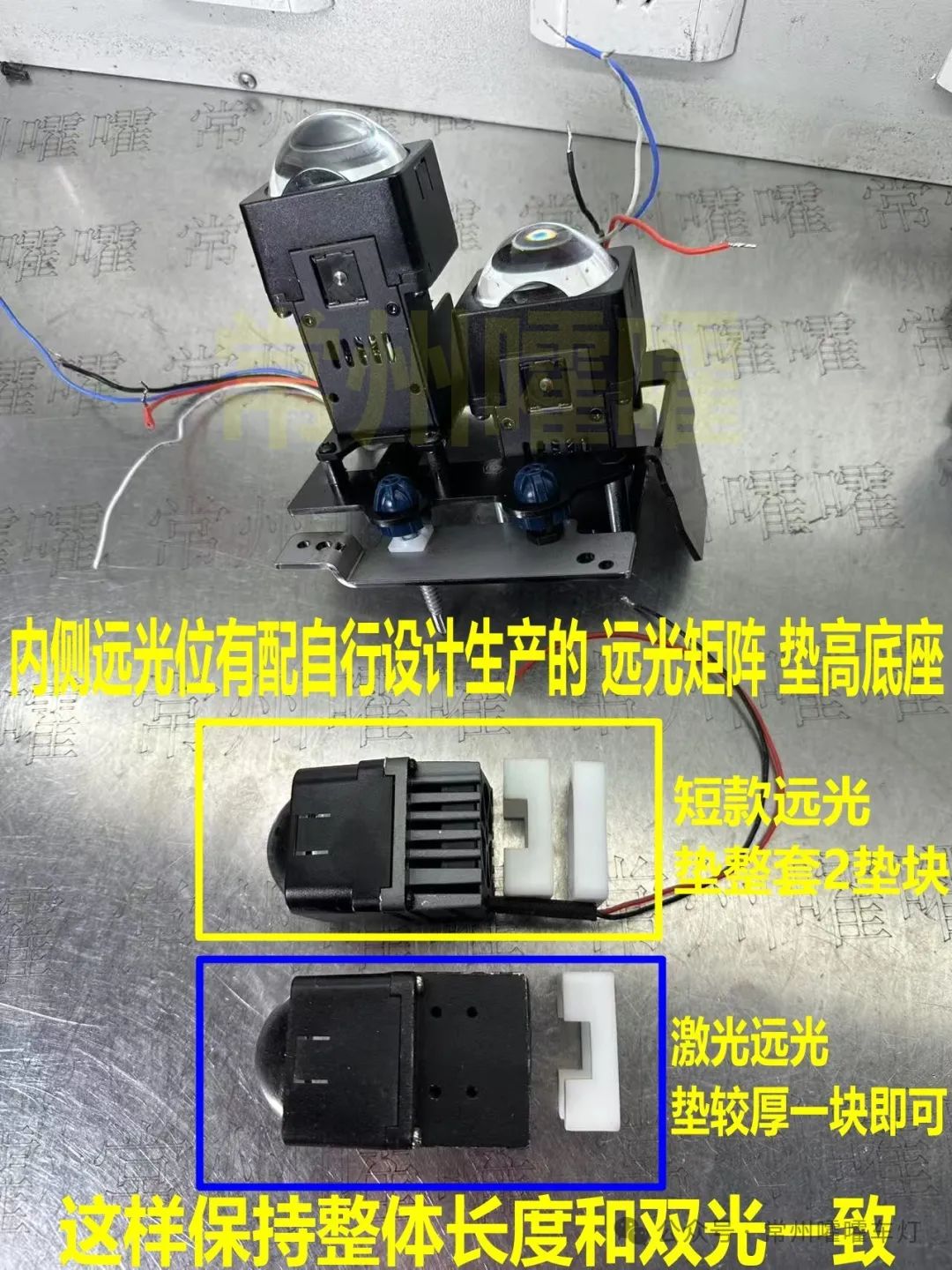

3.内侧位安装独立远光时 需要垫高我们配的专用垫块。以补掉高度差。

4.可以单独改内侧位 或者 外侧位。

5.配件较多，下面我会详细介绍下4矩阵安装方案。单改内侧位的方案我在最后稍微简单介绍一下了，基本大家都能看懂。

支架细节图：

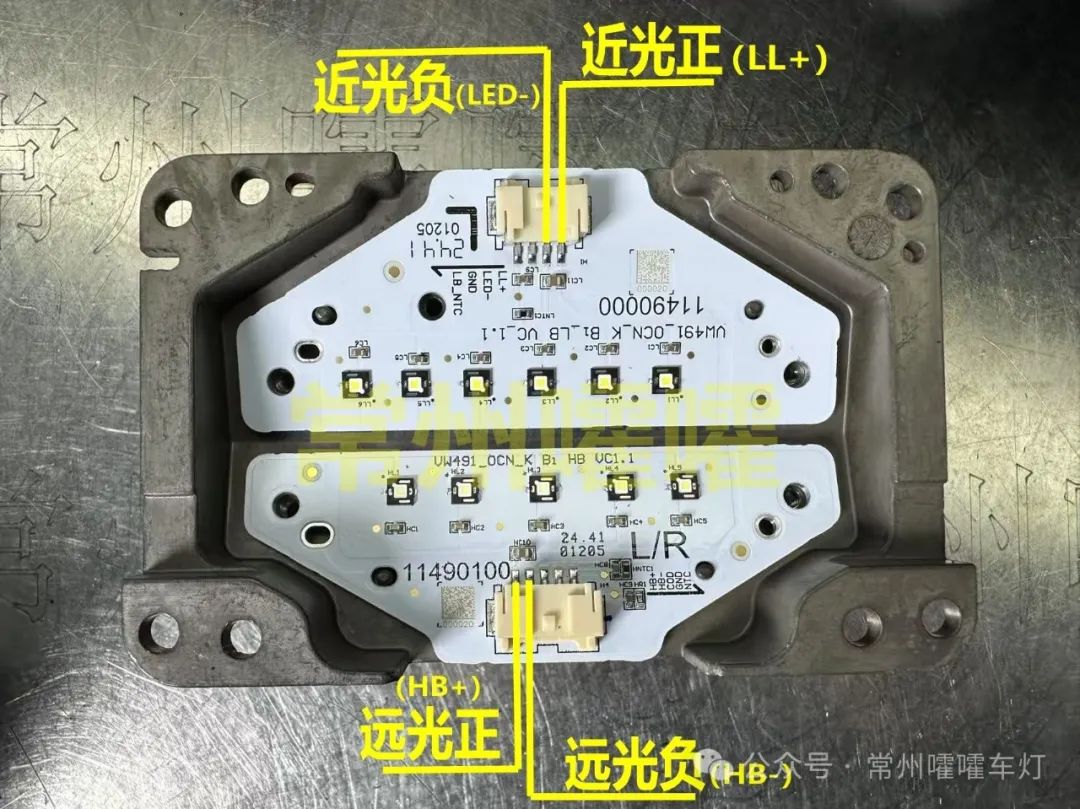

先介绍下接线定义：

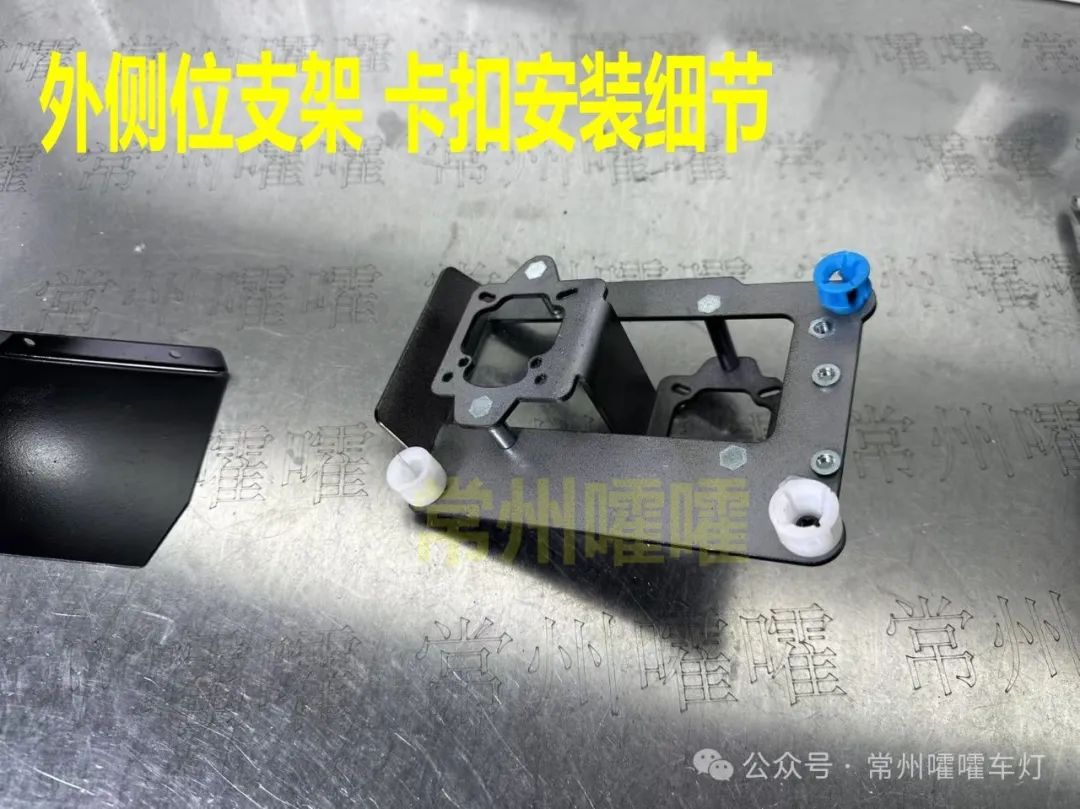

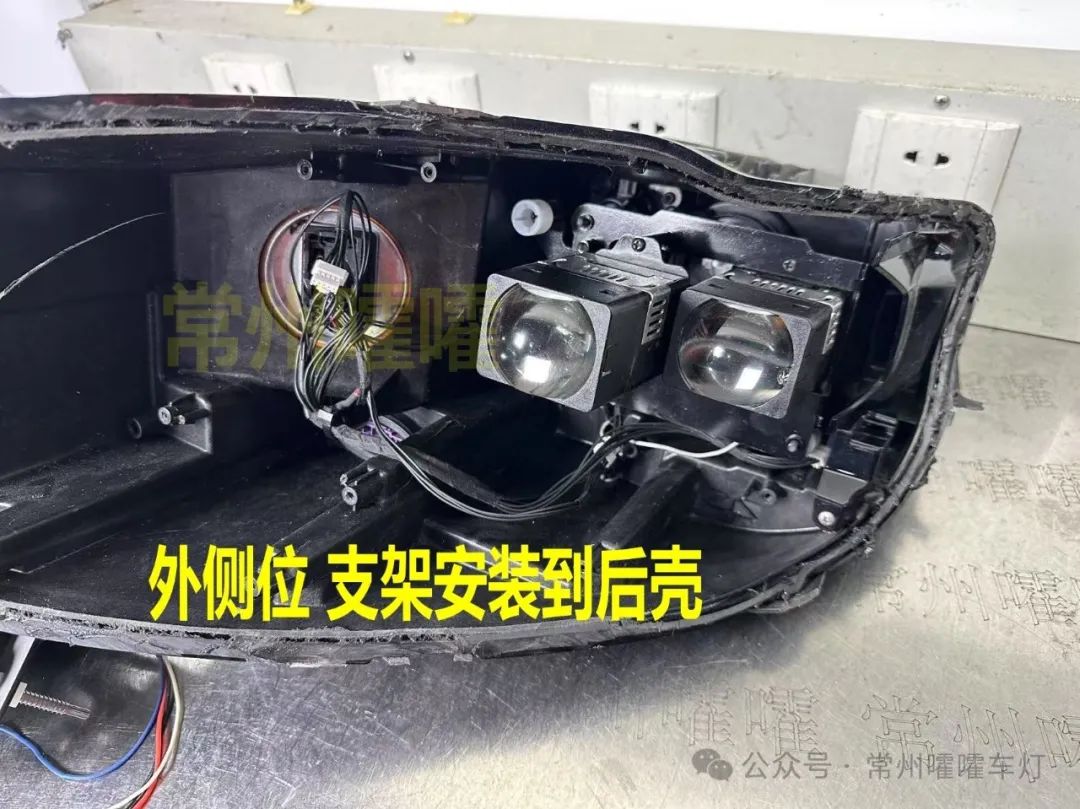

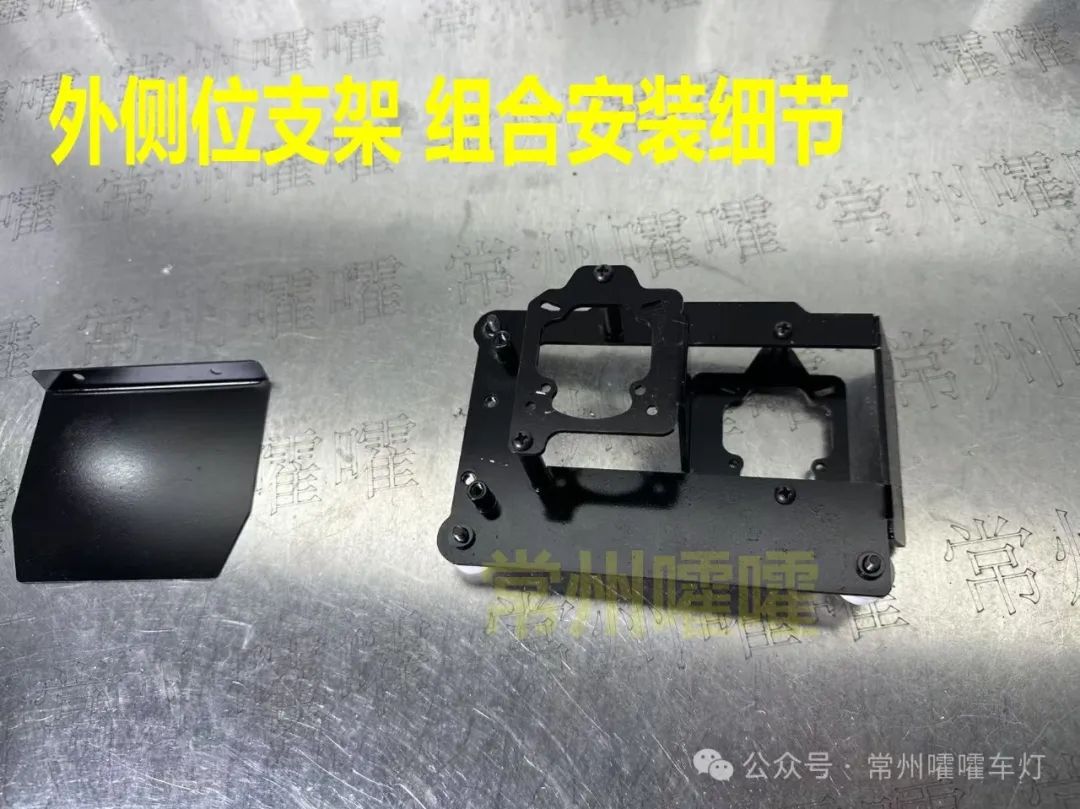

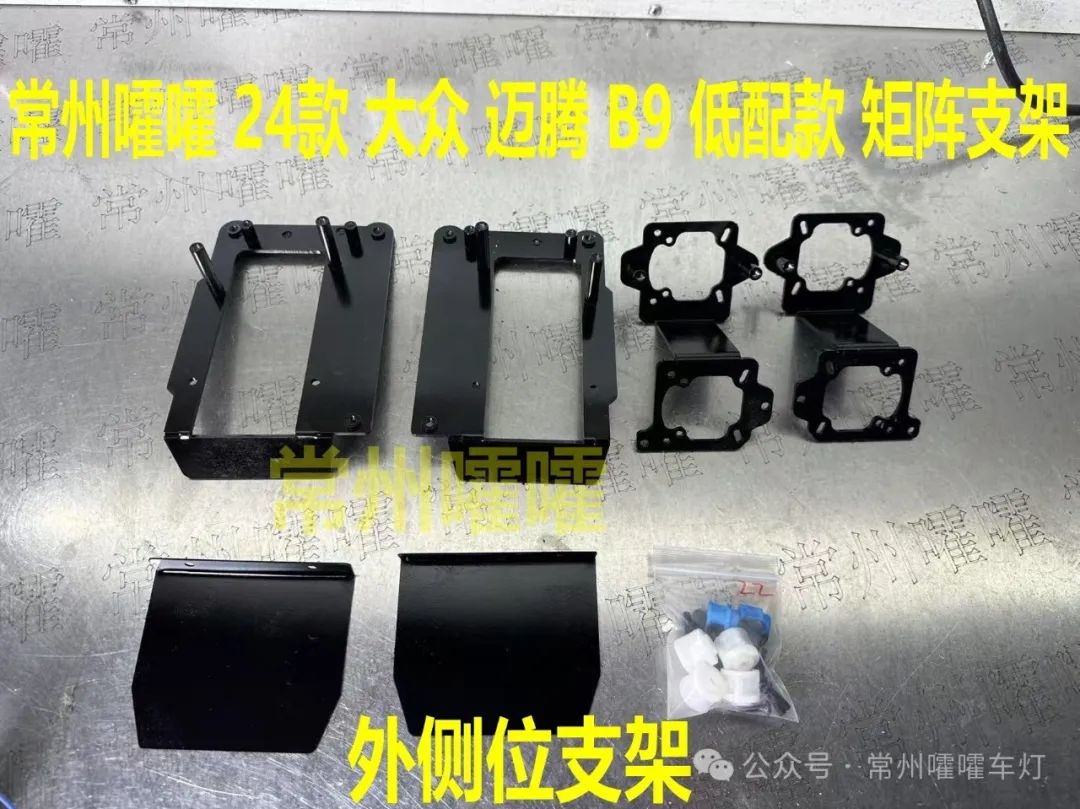

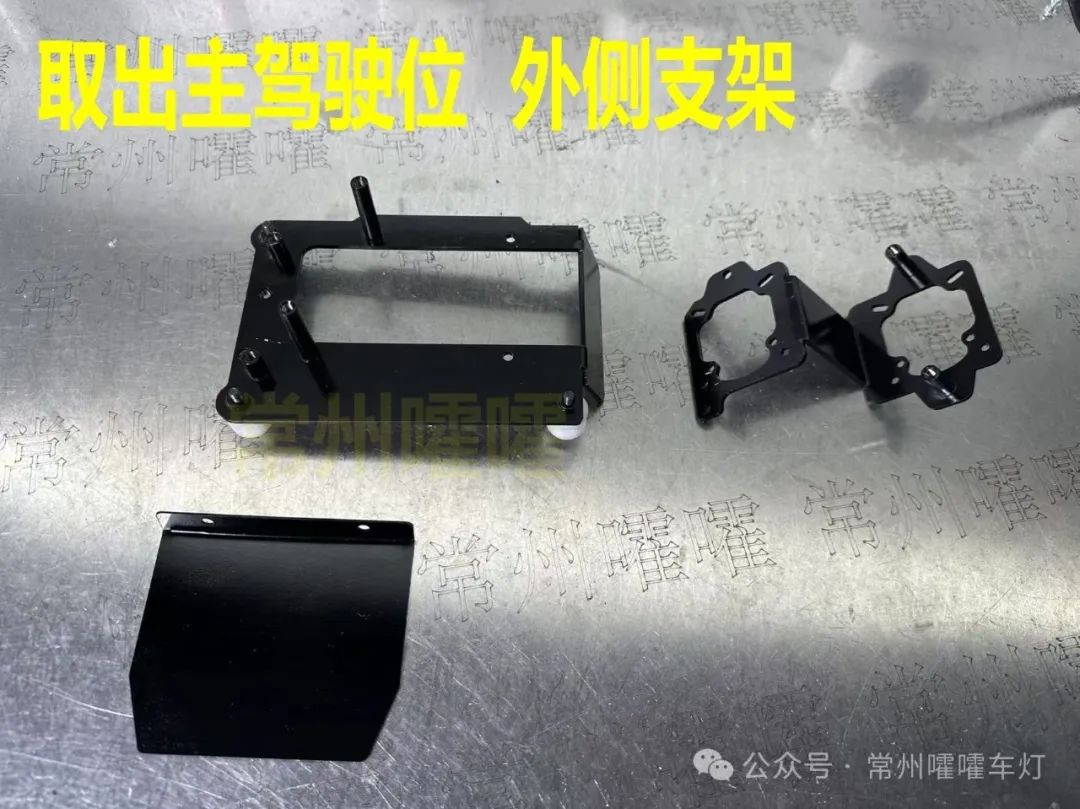

先讲下外侧位支架组装细节：

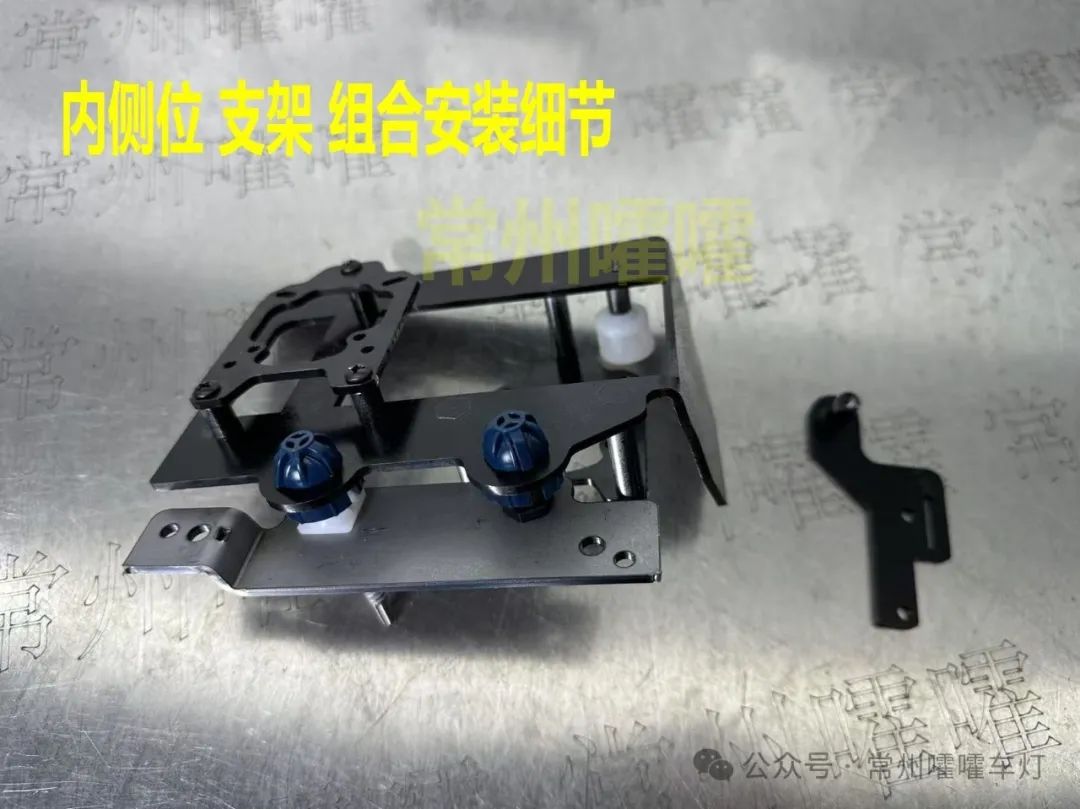

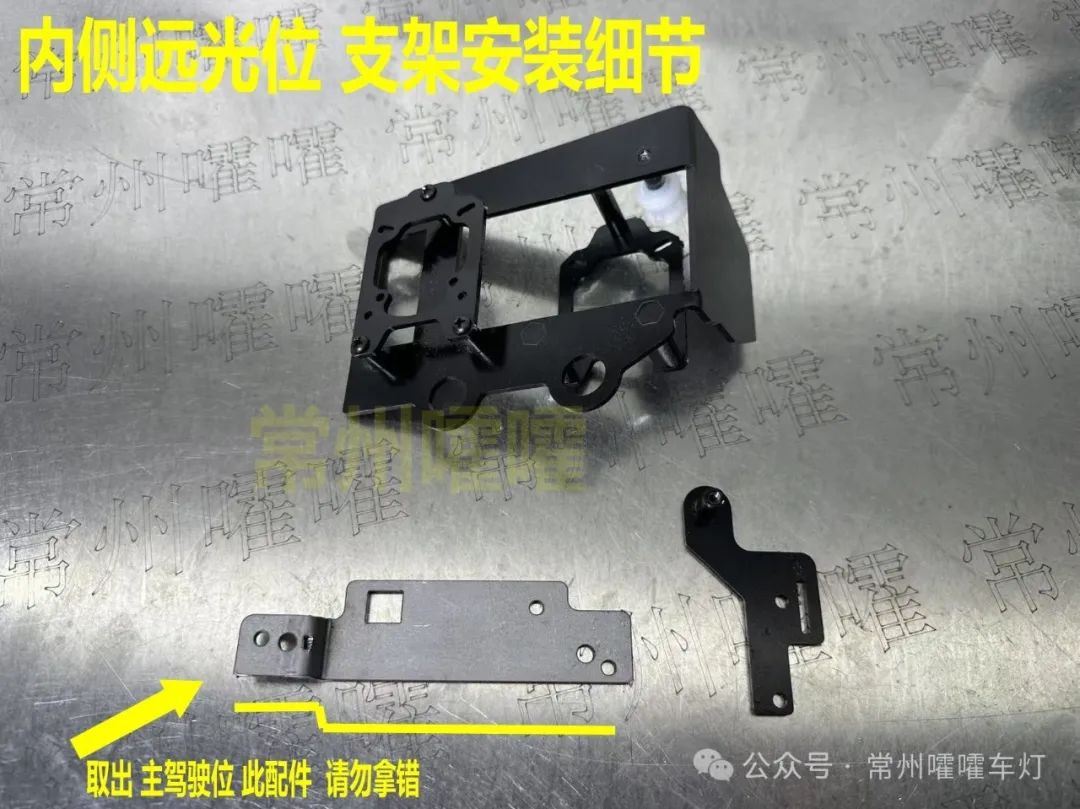

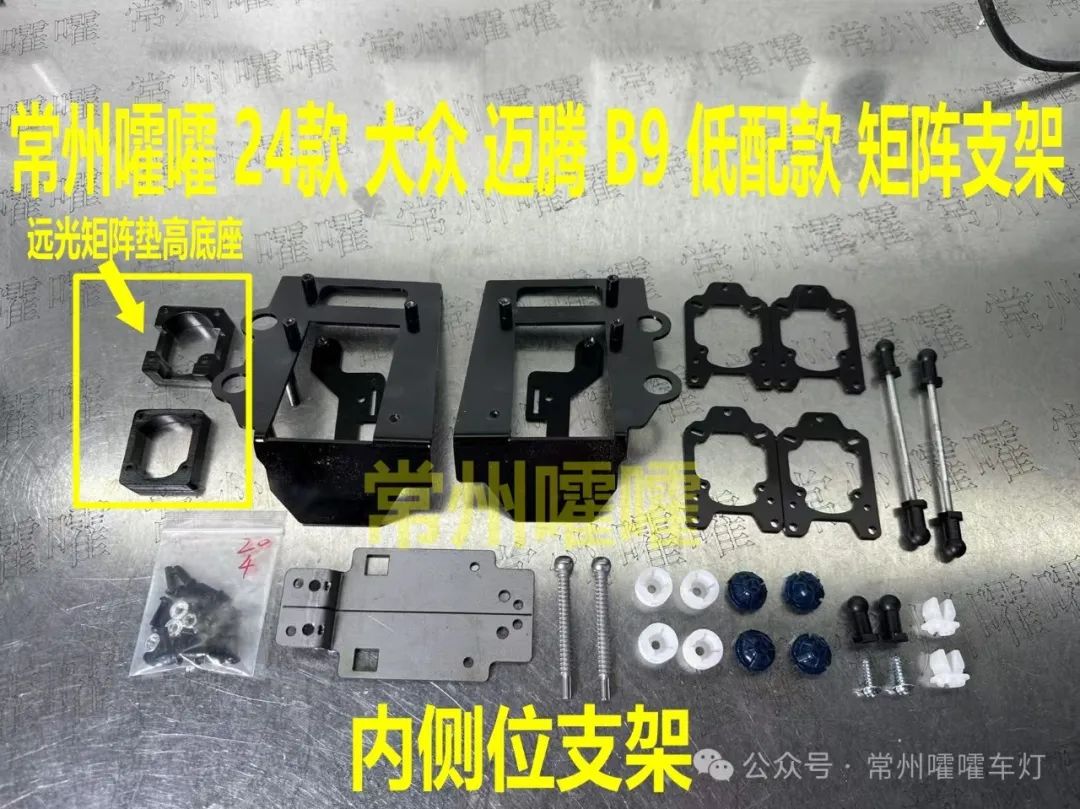

下面内侧位支架组合安装细节：

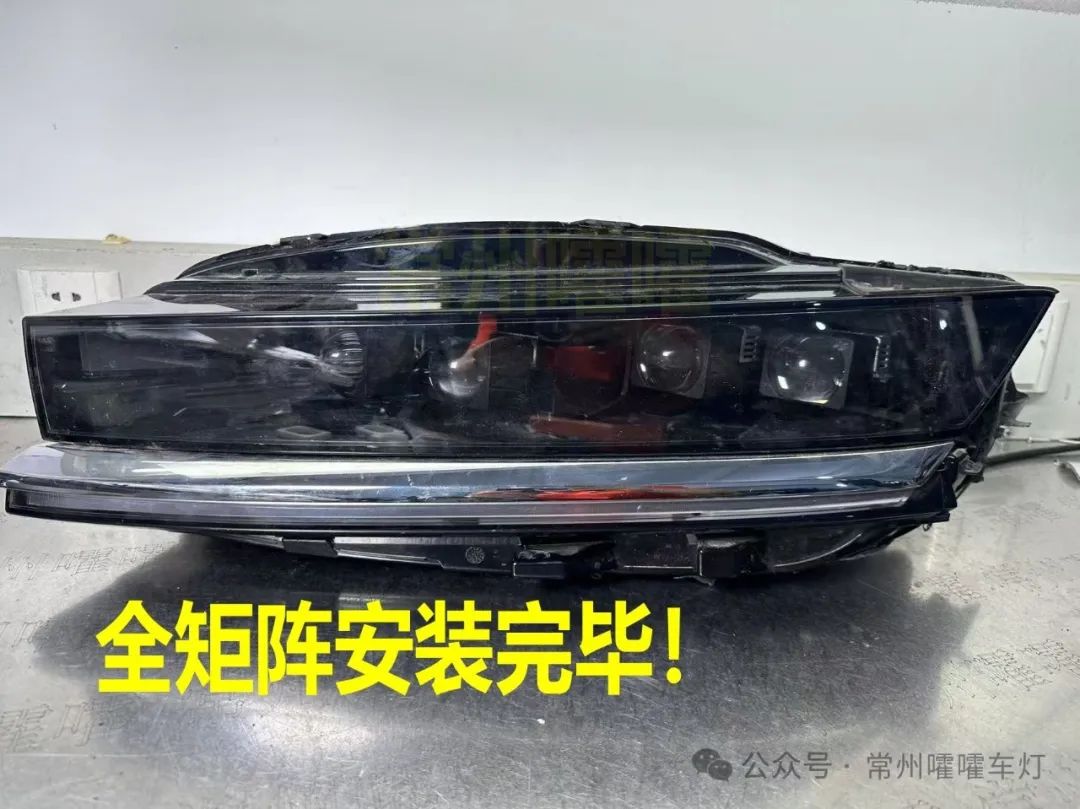

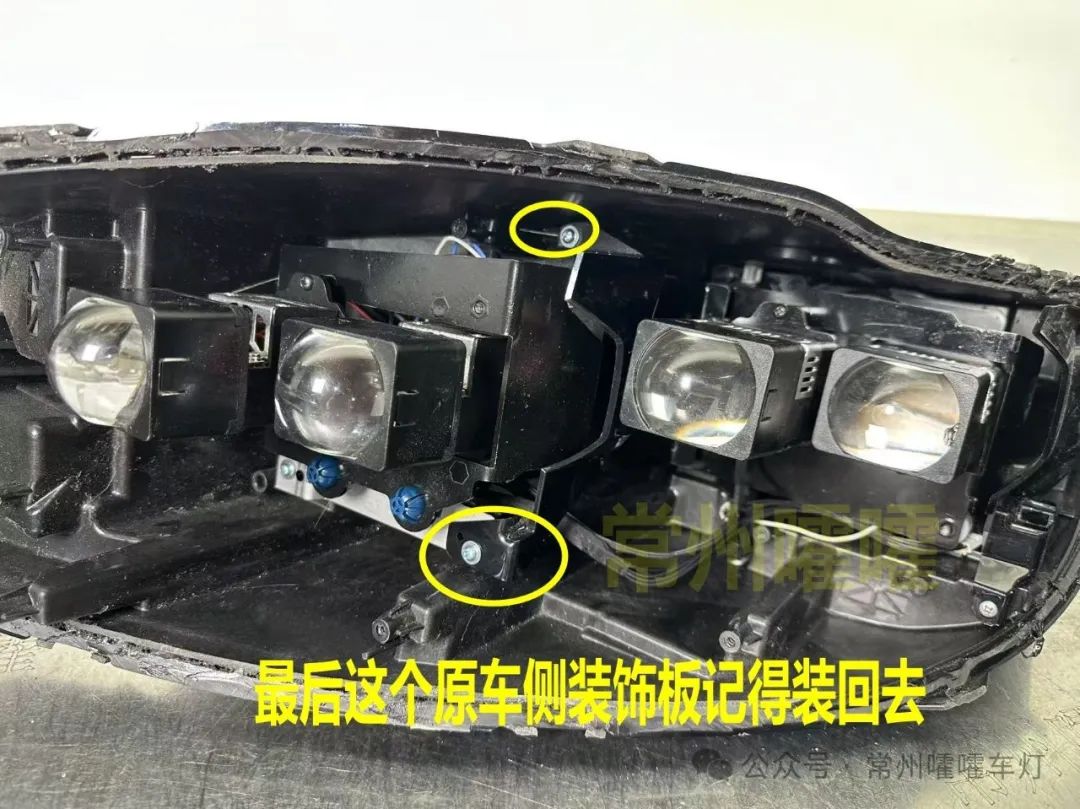

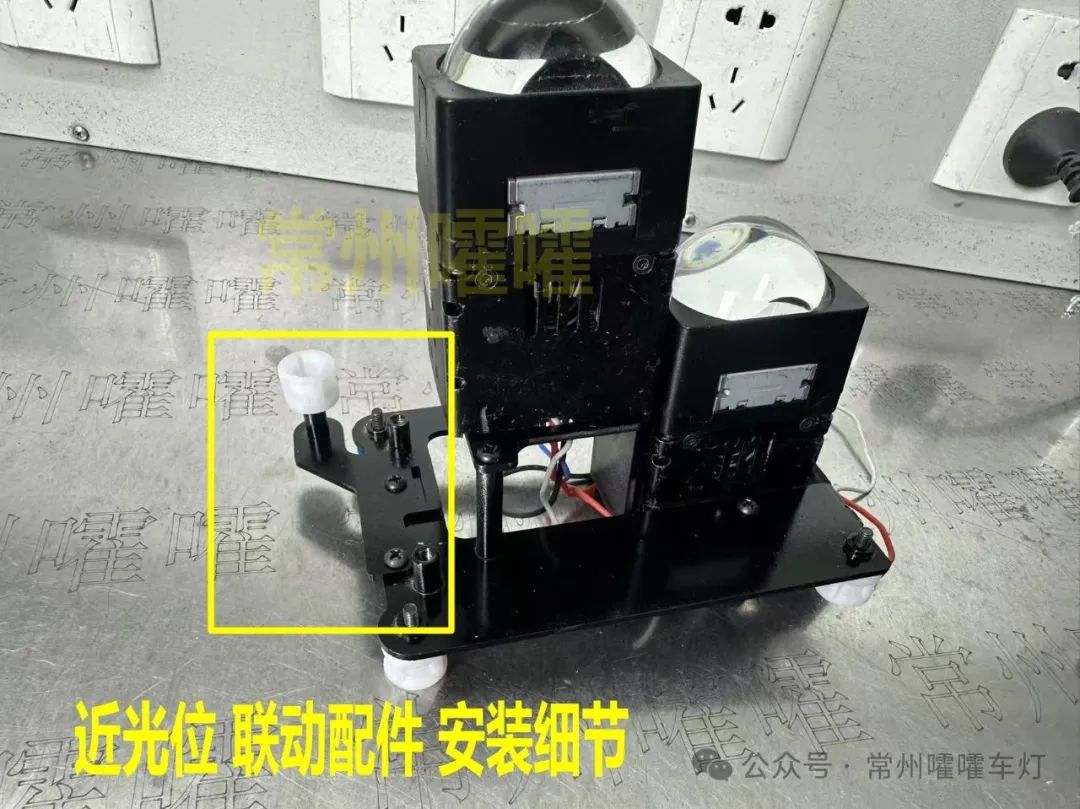

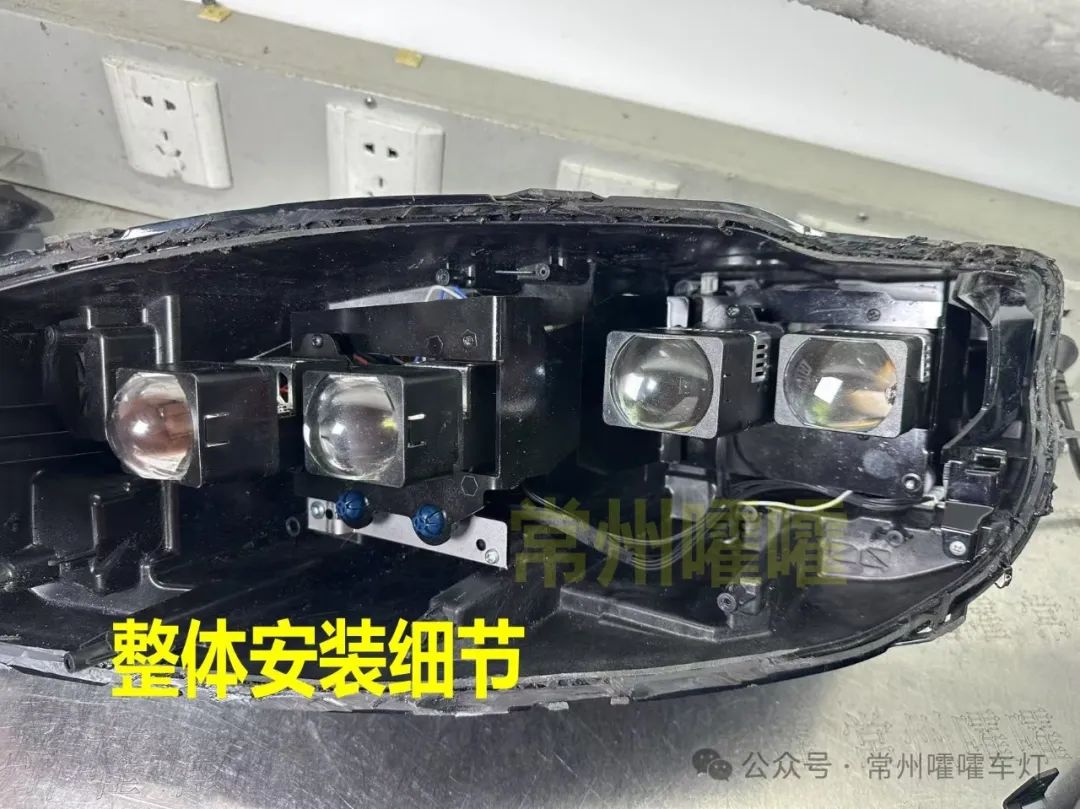

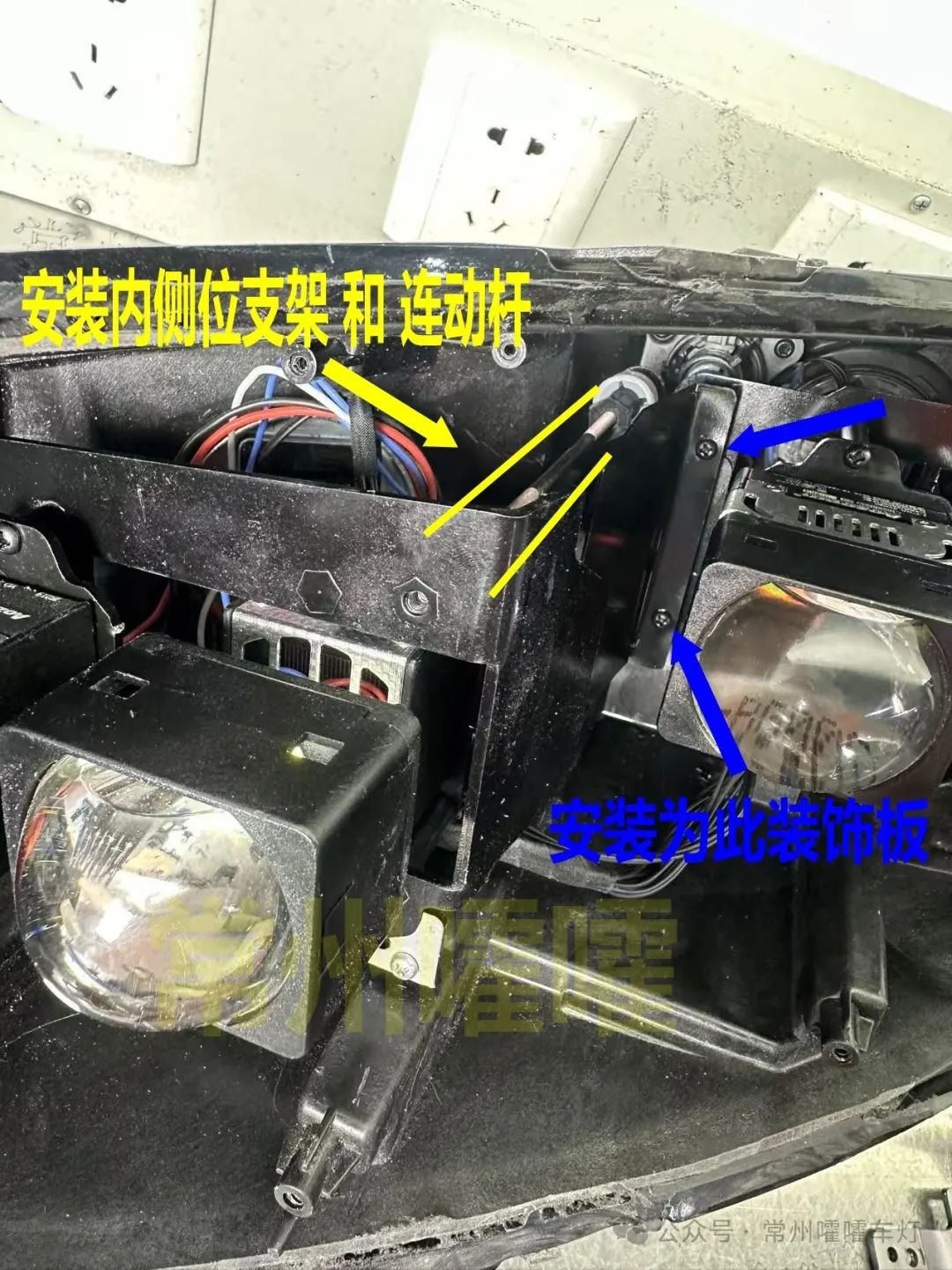

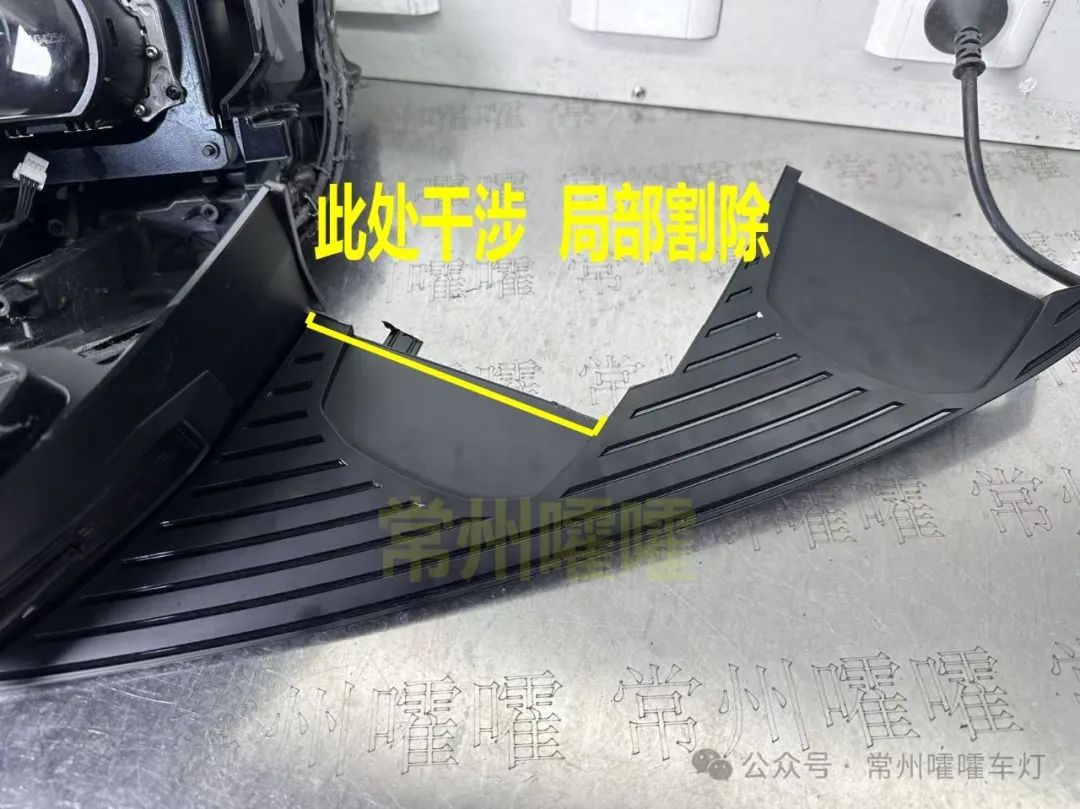

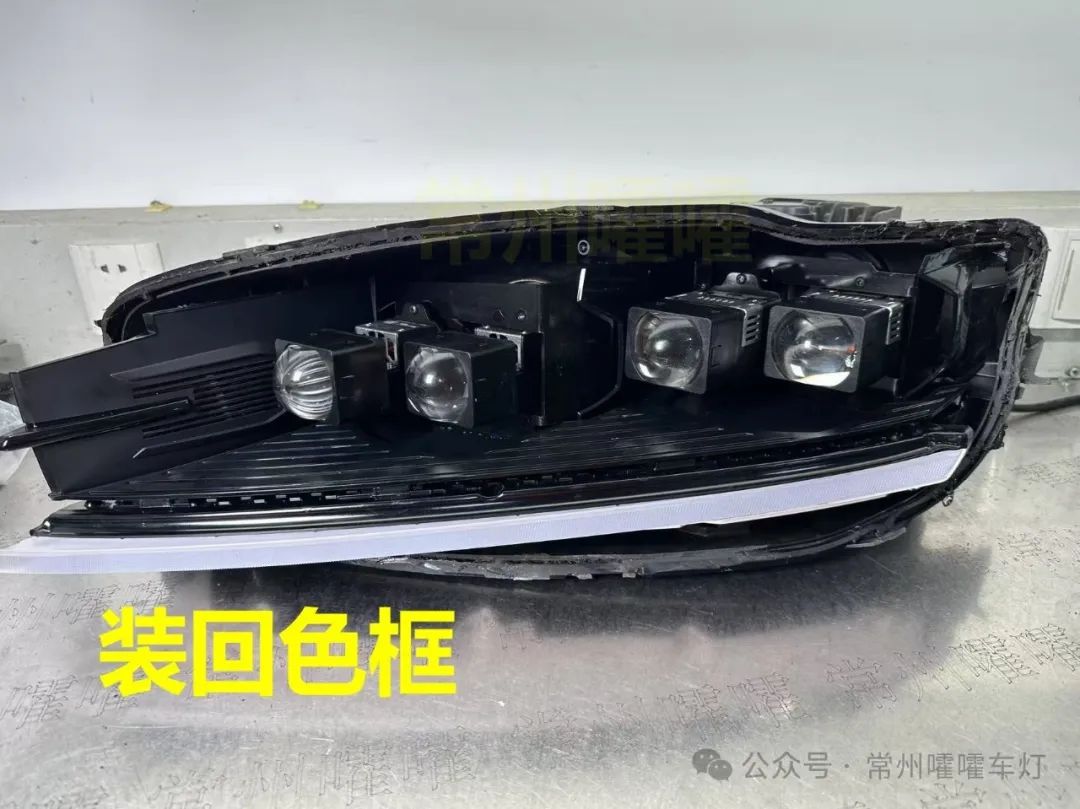

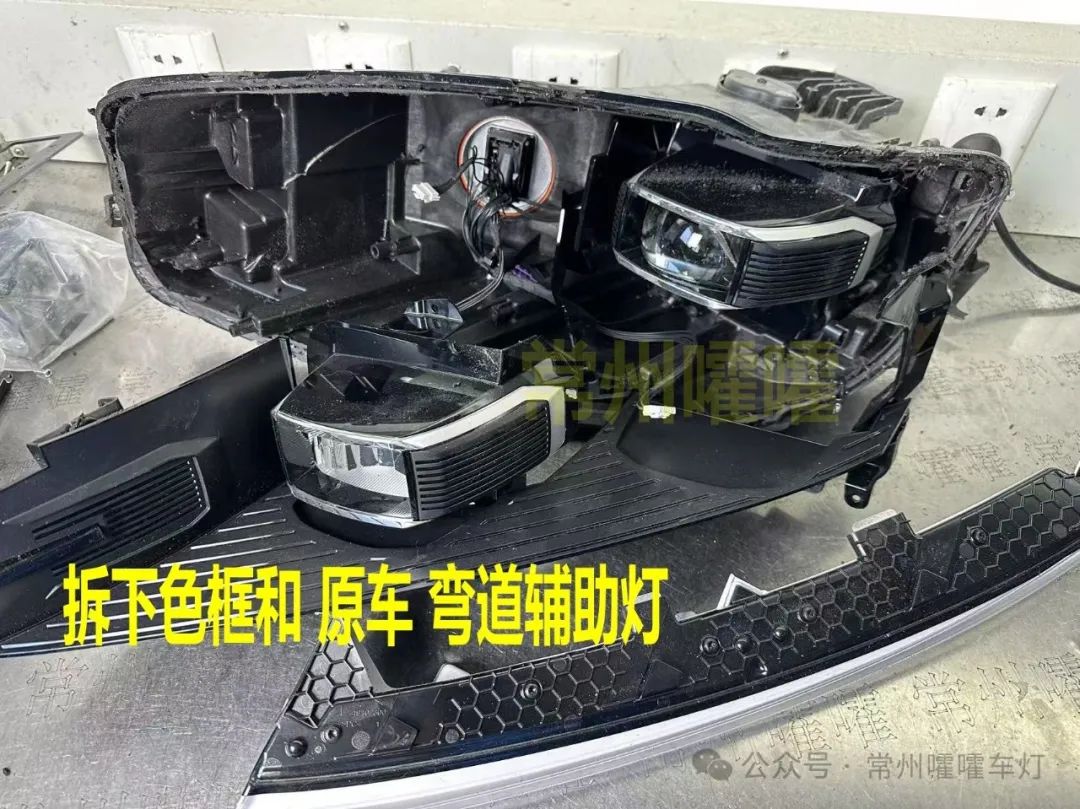

下面就来详细介绍下四矩阵安装步骤：

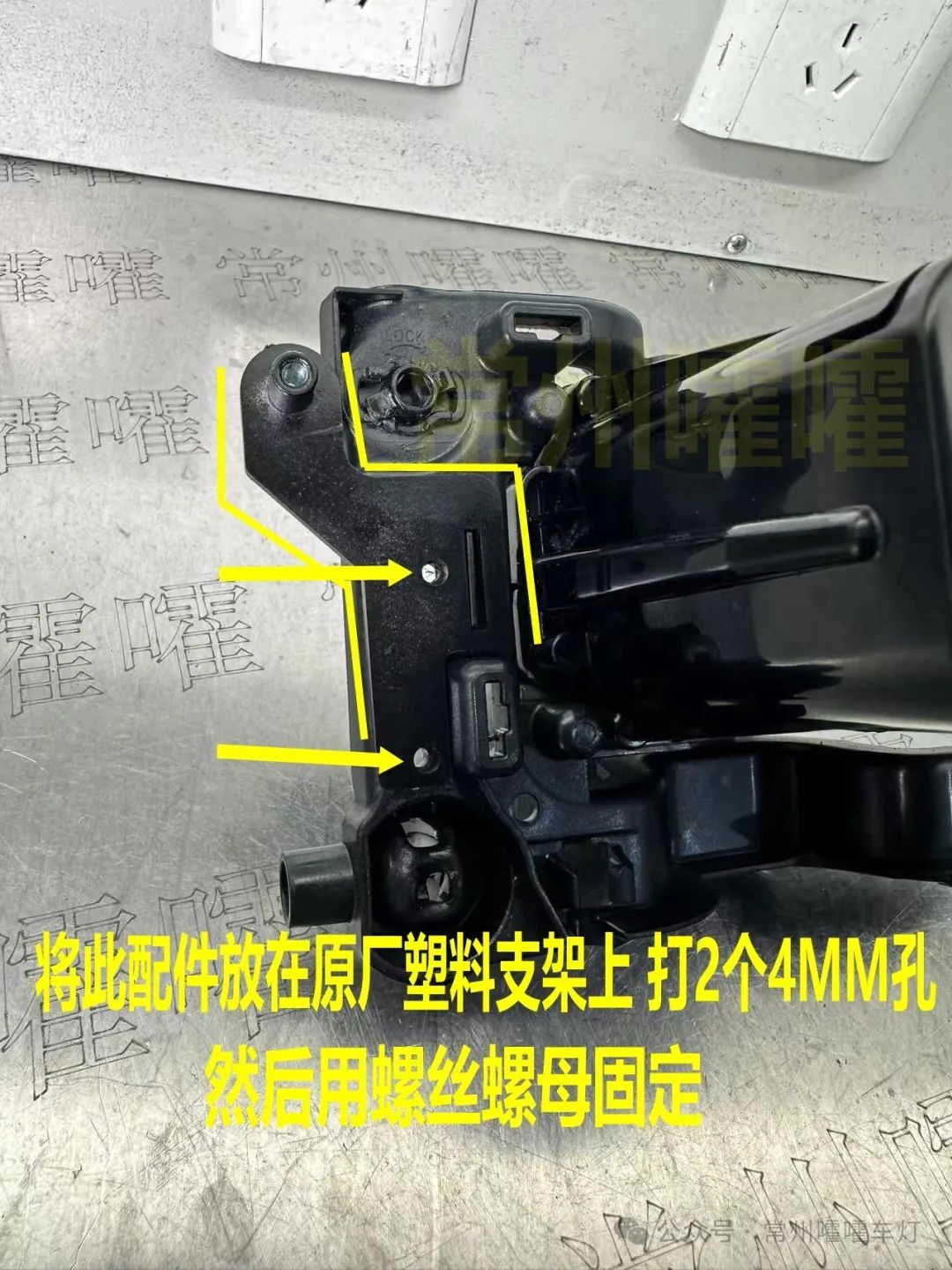

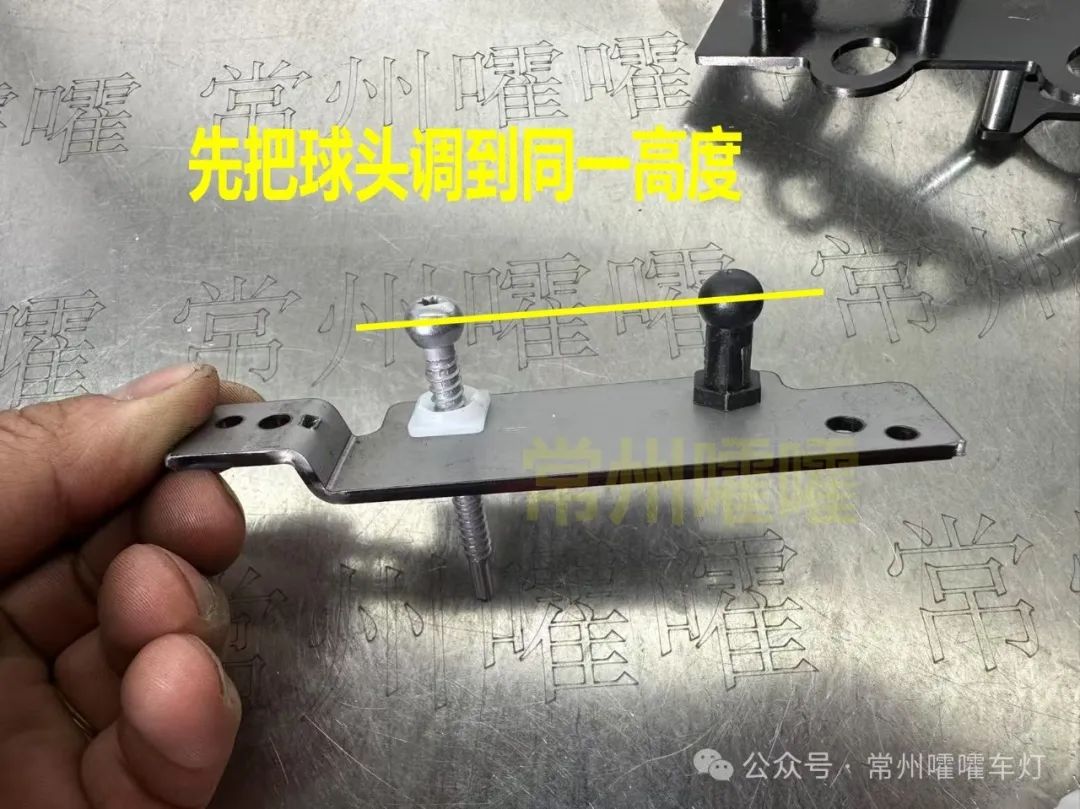

最后讲下如果只改内侧位，那我们有个连杆部件是需要安装到原车近光塑料支架上的 如下图：
